發布日期：2014-03-04
描述：
主要用途：鎂合金犧牲陽極適用于地下及淡水中的輸油、輸氣、供排水管線、地下電纜、化工、通訊、港灣、船舶、水庫閘門等工程的防腐保護。執行標準：GB/T 17731-2004化學成分牌號化學成分（%）合金元素雜質元素不大于AlZnMnMgFeCuNiSiMGAZ63B5.3-6.72.5-3.50.15-0.6余量0.0030.010.0010.08MGAZ31B2.5-3.50.60-1.40.2
推薦產品：
主要用途：鎂合金犧牲陽極適用于地下及淡水中的輸油、輸氣、供排水管線、地下電纜、化工、通訊、港灣、船舶、水庫閘門等工程的防腐保護。
執行標準：GB/T 17731-2004
化學成分
| 牌號 | 化學成分（%） | |||||||
| 合金元素 | 雜質元素不大于 | |||||||
| Al | Zn | Mn | Mg | Fe | Cu | Ni | Si | |
| MGAZ63B | 5.3-6.7 | 2.5-3.5 | 0.15-0.6 | 余量 | 0.003 | 0.01 | 0.001 | 0.08 |
| MGAZ31B | 2.5-3.5 | 0.60-1.4 | 0.2-1.0 | 余量 | 0.003 | 0.01 | 0.001 | 0.08 |
| MGM1C | ≤0.01 | - | 0.50-1.3 | 余量 | 0.01 | 0.01 | 0.001 | 0.05 |
埋地管線\儲罐外壁及地下金屬結構常用犧牲陽極型號規格
| 型號 | 重量 kg | 規格 長×（上底+下底）×高 |
| MG-4 | 4±0.2 | 350×(95+75) ×75 |
| MG-8 | 8±0.2 | 700×(95+75) ×75 |
| MG-11 | 11±0.2 | 700×(110+90) ×88 |
| MG-14 | 14±0.2 | 700×(120+100) ×102 |
| MG-22 | 22±0.5 | 700×(150+130) ×125 |
電化學性能
| 牌 號 | 開路電位(–V（CSE）) | 閉路電位(-V（CSE）) | 實際電容量(A.h/kg) | 電流效率% |
| MGAZ63B | 1.57～1.67 | 1.52～1.57 | ≥1210 | ≥55 |
| MGAZ31B | 1.57～1.67 | 1.47～1.57 | ≥1210 | ≥55 |
| MGM1C | 1.77～1.82 | 1.64～1.69 | ≥1100 | ≥50 |
陽極安裝方式
（土壤環境）

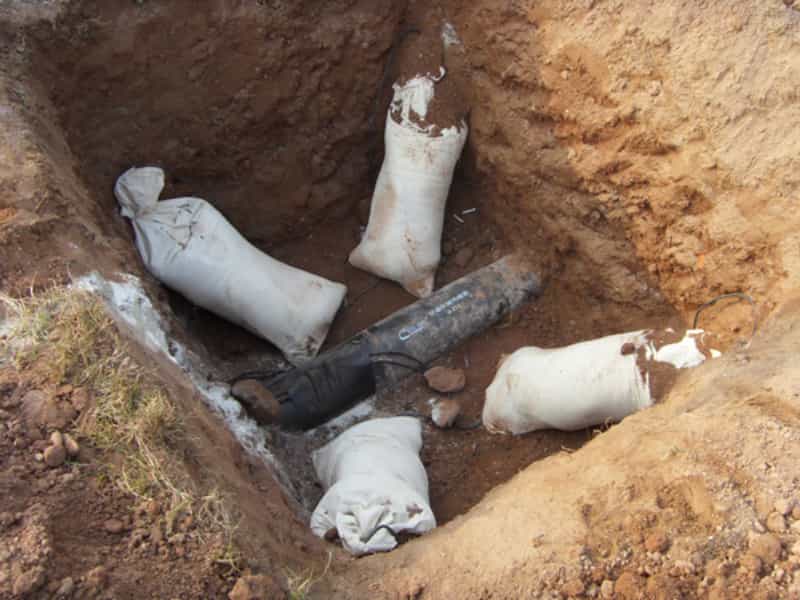

⑴ 陽極地床構造
為保證犧牲陽極在土壤中性能穩定，陽極四周要填充適當?shù)幕瘜W(xué)填包料，陽極與土壤相鄰為陽極與填料相鄰，改善了陽極的工作環境；降低陽極接地電阻，增加陽極輸出電流；填料的化學成份有利陽極產物的溶解，不結痂，減少不必要的陽極極化；維持陽極地床長期濕潤。對化學填包料的基本要求有：
電阻率低，滲透性好，不易流失；保濕性好。犧牲陽極填包料有用袋裝和現場鉆孔中填裝兩種方法，注意袋裝的袋子是天然纖維織品，嚴禁使用化纖織物?，F(xiàn)場鉆孔填裝效果雖好，但填料用量要大，稍不注意容易把土粒帶入填料中，影響填包的質量，填包料的厚度應在各個方向均保持5～10cm。常用填包料配方見附表：
⑵陽極地床的布置
犧牲陽極的分布可采用單支或集中成組兩種方式，陽極埋設分為立式，水平式兩種，埋設方向有軸向和徑向。陽極埋設位置一般距管道外壁3～５m，小不宜小于0.3m，埋設深度以陽極頂部距地面不宜小于1m為宜，對于北方地區，在凍土層以下。成組埋設時，陽極間距2～3m為宜。在地下水位低于3m的干燥地帶，犧牲陽極應加深埋設，對河流、湖泊地帶，犧牲陽極應盡可能埋設在河床（湖底）的部位以防洪水沖涮和挖泥清淤時損壞。在城市和管網區使用犧牲陽極時，要注意陽極和被保護構筑物之間不應有其它構筑物，如電纜、水、汽、管道等。
犧牲陽極組在管道上的間距，對于長輸管道為1 ～2組/km，對于城市管道及站內管網以200～300組為宜。
附表：
| 填包料配方，重量% | 適用條件 | |||
| 石膏粉 （CaSo4.2H2o） | 工業 硫酸鈉 | 工業 硫酸鎂 | 膨潤土 | |
| 50 | 0 | 0 | 50 | ≤20Ω.m |
| 25 | 0 | 25 | 50 | ≤20Ω.m |
| 75 | 5 | 0 | 20 | ≥20Ω.m |
| 15 | 15 | 20 | 50 | ≥20Ω.m |
| 15 | 0 | 35 | 50 | ≥20Ω.m |
